海灣GST-LD-8305A 揚聲器監視模塊特點
海灣GST-LD-8305A 揚聲器監視模塊,用于總線制消防廣播系統中正常廣播和消防廣播間的切換。模
塊在切換到消防廣播后自回答,并將切換信息傳回火災報警控制器,以表明切換成功。
采用 32 位 ARM 微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,對電
磁干擾有良好的抑制能力。
總線和消防廣播系統隔離,檢線抗干擾能力強。
海灣GST-LD-8305A 揚聲器監視模塊主要技術指標
(1)工作電壓:
信號總線電壓:總線 24V 允許范圍: 16V~28V
(2)工作電流:≤2.5mA
(3)輸出容量:每只模塊最多可配接 50 個揚聲器(型號可選:HY6253 或 HY6251 或 WY-XD5-5 或
XD5-4C 或 BG5-2A 或 HY6257)
(4)線制:與控制器用信號二總線連接;可接入兩根正常廣播線、兩根消防廣播線及兩根揚聲器線
(5)使用環境:
溫 度:-10℃~+55℃
相對濕度≤95%,不凝露
(6)外形尺寸:86mm×86mm×41mm(帶底殼)
(7)外殼防護等級:IP30
海灣GST-LD-8305A 揚聲器監視模塊結構特征、安裝與布線

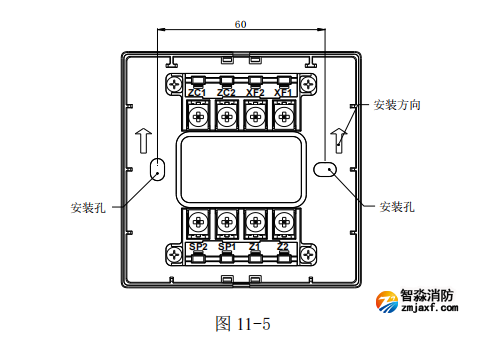

模塊的外形尺寸及結構與 GST-LD-8301A 型輸入/輸出模塊相同,安裝方法也相同,其對外端子示意
圖如圖 11-5:

其中:
Z1、Z2:信號總線輸入端,無極性。
ZC1、ZC2:正常廣播線輸入端子。
XF1、XF2:消防廣播線輸入端子。
SP1、SP2:與揚聲器連接的端子。
布線要求:Z1、Z2 可選用 RVS 雙絞線,截面積≥1.0mm2;正常廣播線 ZC1、ZC2,消防廣播線
XF1、XF2 及揚聲器連接線 SP1、SP2 均采用 RV 線,截面積≥1.0mm2。布線應與動力電纜、高
低壓配電電纜等不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。
應用方法

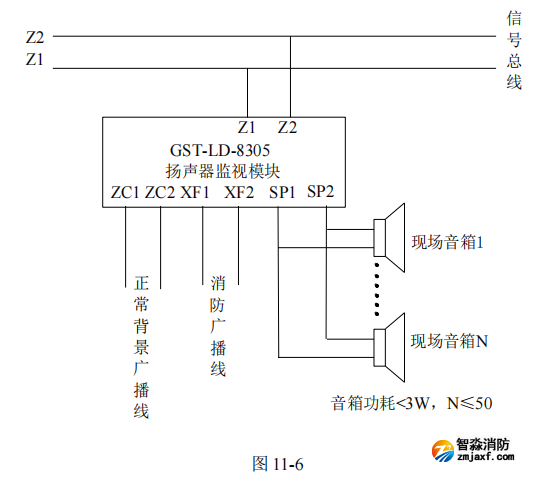

模塊在總線制消防廣播系統中的應用方法如圖 11-6 所示。

注意:
(1)通過編碼器寫模塊地址或功能 4 設置參數 200 時,模塊安裝到總線上 20s 后會重新標定
揚聲器數量狀態;通過控制器在線寫模塊地址或?qū)懪渲眯畔?0(此參數和編碼器功能 4 相對應)
為 200 時, 20s 后模塊會重新標定揚聲器數量狀態。改寫完模塊地址或配置信息后如收到控制
器復位命令,模塊會立即重新標定揚聲器數量狀態;
(2) 在待機狀態下?lián)P聲器數量增加 10 分鐘后,模塊會重新標定揚聲器數量狀態;
